防爆撓性連接管適用范圍
1區、2區爆炸性危險氣體場所；
IIA、IIB、IIC類爆炸性氣體混合物環境；
戶內、戶外（IP54，IP65）



防爆撓性連接管產品特點

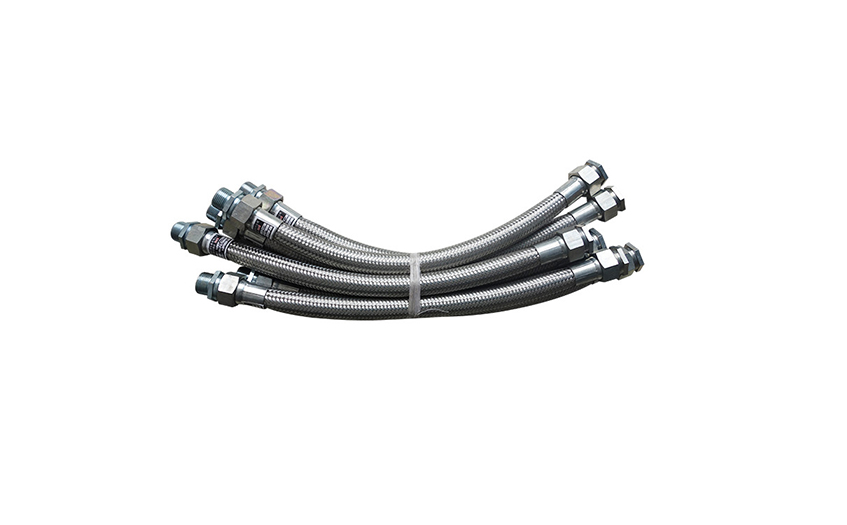

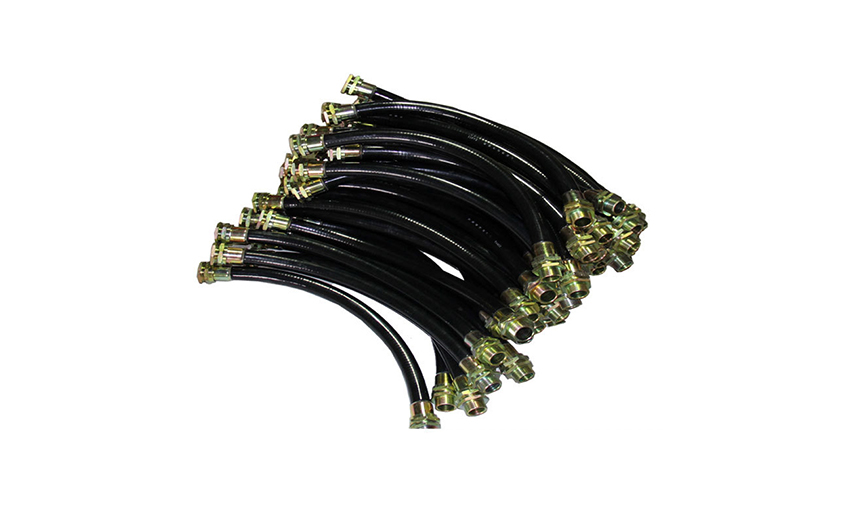

NG-g（不銹鋼）	NG-s（鋼絲編織）	NG-x（橡塑護套）
1.本產品由內外不銹鋼螺紋接頭、不銹鋼波紋管外包不銹鋼網管等組成。	1.本產品由優質碳鋼制成的內外螺紋接頭、內襯鋼絲網管加強的橡膠管等組成。	1.本產品由優質碳鋼制成的內外螺紋接頭、金屬軟管外包PVC管等組成。
2.具有耐油、耐腐蝕、耐老化、防水、阻燃、撓性良好等優點。	2.具有耐油、耐酸、耐腐蝕、耐磨、耐老化、防水、阻燃、撓性良好等優點。	2.具有無毒無味、耐油、耐酸、耐老化、防水、阻燃、撓性良好等優點。
3.可根據用戶需要特殊加工長度及螺紋等。

防爆撓性連接管主要技術參數

型號	管通徑（mm）	接頭管螺紋	長度（mm）	*小彎曲半徑（mm）	防爆標志
NG-□□15x700□	15	G1/2"	700	80	Ex d II Ex e II
NG-□□15x1000□	15	G1/2"	1000	80
NG-□□20x700□	20	G3/4"	700	110
NG-□□20x1000□	20	G3/4"	1000	110
NG-□□25x700□	25	G1"	700	145
NG-□□25x1000□	25	G1"	1000	145
NG-□□32x700□	32	G1 1/4"	700	180
NG-□□32x1000□	32	G1 1/4"	1000	180
NG-□□40x700□	40	G1 1/2"	700	210
NG-□□40x1000□	40	G1 1/2"	1000	210
NG-□□50x700□	50	G2"	700	250
NG-□□50x1000□	50	G2"	1000	250
NG-□□70x700□	70	G2 1/2"	700	350
NG-□□70x1000□	70	G2 1/2"	1000	350
NG-□□80x700□	80	G3"	700	400
NG-□□80x1000□	80	G3"	1000	400
NG-□□100x700□	100	G4"	700	500
NG-□□100x1000□	100	G4"	1000	500
NG-□□100x1400□	100	G4"	1400	500
注：彎曲半徑不小于撓管外徑的5倍。
